دستگاه چسباندن جعبه تاشو با سرعت بالا

FG-1100دستگاه چسباندن جعبه خودکار با سرعت بالا (اختیاری: گوشه ۴۶)

ساختار: تغذیه کننده + تراز + بخش قبل از تا کردن (46 گوشه اختیاری) + قفل با موج بالا پایین + قفل با موج بالا پایین + تاشو + نوار نقاله پنوماتیک

مدل:FG-1100P

قیمت:

شرایط پرداخت: 30٪ سپرده توسط TT، 70٪ مانده قبل از حمل و نقل

زمان سررسید:25-35 روز پس از دریافت سپرده

خدمات پس از فروش: 1 سال گارانتی به جز قطعاتی که به راحتی آسیب می بینند مانند تسمه.

لیست برخی از اجزاء

توجه: هنگامی که قطعات خریداری شده در دستگاه ارتقا، به روز یا با مارک بهتر جایگزین می شوند، فروشنده بدون اطلاع اضافی باقی می ماند.

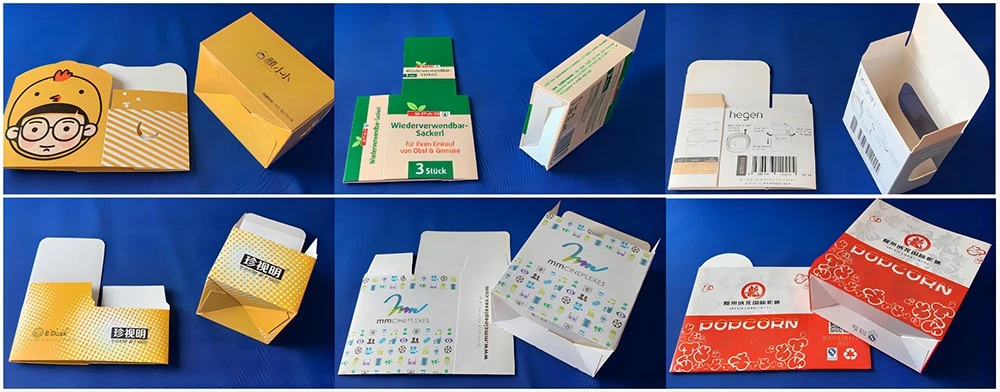

نمونه های جعبه

پارامتر فنی

حداکثر اندازه کاغذ: 1100 * 1000 میلی متر

حداقل اندازه کاغذ: 120 * 60 میلی متر

وزن کاغذ:200-800 گرم در ثانیه

مناسب برای: جعبه خط مستقیم، جعبه پایین قفل، سیستم گوشه 4/6 (اختیاری)

توان کل: 26 کیلو وات

نیازهای الکتریکی: 380 ولت، 50 هرتز، 3-فاز

منبع هوا:0.7 متر³/دقیقه

وزن دستگاه: حدود 5500KGS

اندازه دستگاه: 16000 * 1800 * 1900 میلی متر

نمودار کف ماهیین:

دستگاه از موارد زیر تشکیل شده است:

01

فیدر

• مجهز به مکانیزم ارتعاشی
• با گیربکس مستقل، سر و صدای کم، با چرخ های قابل تنظیم جلو، حداکثر ظرفیت کار قابل دستیابی است.
• دوربین برای مشاهده وضعیت در انتقال به نوار نقاله مجهز شده است

02

تراز

• عملکرد ثبت جانبی برای اجرای نرم و دقیق جعبه، جلوگیری از نقص دم ماهی.

03

بخش قبل از تاشو

• اولین خط چین (فلپ چپ) می تواند با سرعت بالا 180 درجه از قبل تا شده باشد.
• پس از از پیش تا شدن، جعبه ها به سرعت باز می شوند.
• در این قسمت پیش تاشو به طول 2.3 متر، کریرهای بالایی جدا شده و برای برخی جعبه های خاص قابل جدا شدن هستند.
• کمربند پهن سمت چپ پایین، از باقی ماندن علائم روی جعبه ها جلوگیری می کند.
• واحد پیش تاشو عالی برای فلپ ها.

04

واحد تاشو موج

• تغییر آسان بین تاشو موج و عملکرد پایین قفل معمولی، واحد تاشو موج انعطاف پذیری بیشتری دارد و محدوده کار را افزایش می دهد، عملکرد راحت
• تنظیم بسیار سریع تر روی تاشو موج نسبت به واحد پایین قفل معمولی، سر و صدای کمتری که در تولید با سرعت بالا ایجاد می شود، بادوام تر
• هنگام کار با جعبه های CD، نیازی به صفحه چرخشی برای تا زدن فلپ نیست.
• تسمه های تاشو وارداتی (NITTA) و تسمه V، حامل های داخلی متحرک موتوری
• واحد تاشو یک یا دو موج اختیاری است

05

سیستم گوشه 4/6 (اختیاری)

• سه گروه قلاب برای 6 جعبه گوشه
• برای اندازه های مختلف جعبه کاغذ استفاده می شود
• تفنگ چسب برای جعبه های 4/6 گوشه مورد نیاز است، حداقل 3 تفنگ برای 6 جعبه گوشه استفاده می شود.
• قلاب های تاشو مدولار دارای رکوردهای در حال اجرا، سرعت بالا، بهره وری بالا هستند
• پنجره ایمنی اختیاری است

06

مخزن چسب پایین

• طراحی با حجم زیاد، هنگامی که دستگاه در حالت پر کار است، چسب از بین نمی رود یا نشت نمی کند. بطری اختیاری برای عملیات طولانی مدت خوب است
• مخزن چسب به راحتی برای تمیز کردن خارج می شود.
• چسب را می توان توسط اسکراپر به صورت میکرو تنظیم کرد.

07

بخش تاشو

• مناسب برای جعبه های کوچک، عرض نهایی: 35 میلی متر
• چپ، راست یا هر دو تاشو
• مجهز به تغییر دهنده سرعت برای تسمه ها، اطمینان حاصل کنید که جعبه های تا شده موازی و در نظم خوب هستند.
• تنظیم و عملکرد سریع و راحت می تواند جعبه ها را کاملاً تا کند.

08

بخش انتقال

• کارکرد مستقل موتور، سرعت بیشتر و کنترل کامل
• کیکر جعبه پنوماتیک مجهز شده است
• مناسب برای شکل جعبه پیچیده
• تسمه های این بخش را می توان به راحتی برای جعبه های مختلف کشیده و تنظیم کرد.

09

نوار نقاله

• افزایش فشار پنوماتیک، سرعت و فشار را می توان به طور مستقل تنظیم کرد، فشار روی جعبه ها می تواند کمی افزایش یابد، بنابراین جعبه های تمام شده زیباتر خواهند شد.
• بخش جلویی نوار نقاله را می توان با دستگاه های همپوشانی و دویدن برای حرکت مناسب بالا و پایین هماهنگ کرد.
• دستگاه مربع پنوماتیک، دستگاه جوگر اختیاری است

10

پنل کنترل

• عملکرد راحت، ظاهر مستقیم
• کنترل از راه دور
• زبان های مختلف را می توان تنظیم کرد
